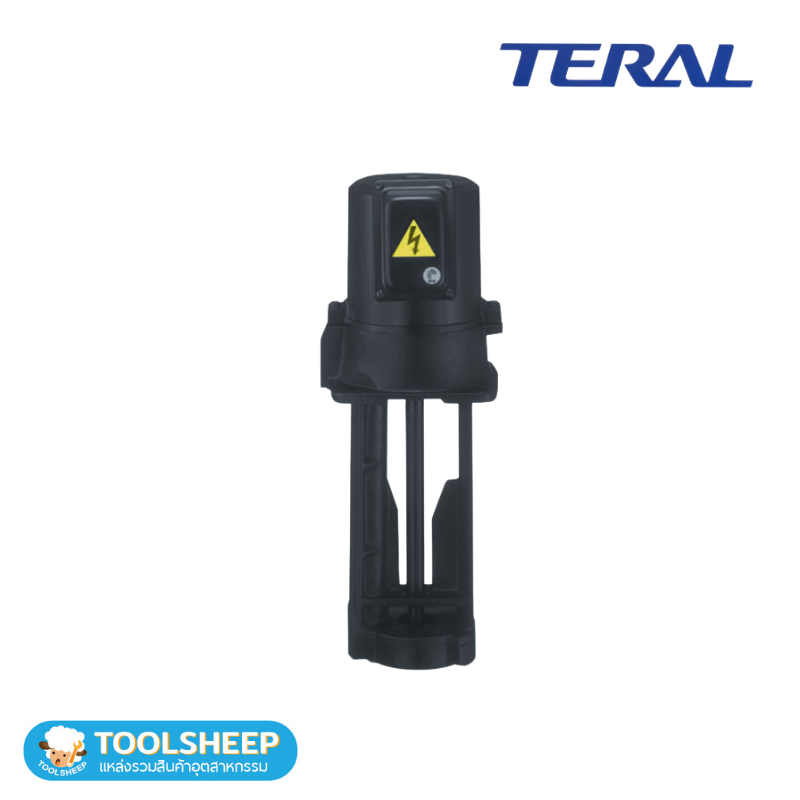

ปั๊มหล่อเย็น TERAL VKP Series
ปั๊มหล่อเย็น TERAL VKP Series เป็นปั๊มสำหรับส่งจ่ายน้ำยาหล่อเย็น (Coolant Pump) ในเครื่องจักรอุตสาหกรรม เช่น เครื่องตัด เครื่องเจียร และเครื่องมือกล โดยทำหน้าที่หมุนเวียนน้ำยาหล่อเย็นจากถังพักไปยังบริเวณทำงาน เพื่อช่วยลดความร้อนและนำเศษโลหะขนาดเล็กออกจากพื้นที่ตัดเฉือน
TERAL VKP Series เป็นปั๊มแบบ Immersion Pump ใช้โครงสร้าง Non-seal ช่วยลดปัญหาการสึกหรอของซีลจากเศษโลหะหรือสิ่งปนเปื้อน พร้อมมีรุ่นให้เลือกทั้ง VKP-A Type สำหรับงานที่ต้องการอัตราการไหลสูง และ VKP-H Type สำหรับงานที่ต้องการแรงดันส่งสูง
จุดเด่นของ VKP Series
- ออกแบบสำหรับระบบหมุนเวียนและส่งจ่ายน้ำยาหล่อเย็นในเครื่องจักรอุตสาหกรรม
- โครงสร้างแบบ Non-seal ลดปัญหาซีลเสียหายจากเศษโลหะและสิ่งปนเปื้อนในน้ำยาหล่อเย็น
- มีให้เลือกทั้ง VKP-A Type (Flow Type) สำหรับเน้นอัตราการไหล และ VKP-H Type (Pressure Type) สำหรับเน้นแรงดันส่ง
- VKP-H Type สามารถสร้างแรงดันส่งได้สูงกว่า VKP-A Type ประมาณ 30% เมื่อใช้กำลังมอเตอร์เท่ากัน
- รองรับน้ำยาตัด (Cutting Liquid) และน้ำยาเจียร (Grinding Liquid) ทั้งชนิดละลายน้ำและไม่ละลายน้ำ
- มีความลึกในการติดตั้งให้เลือก 3 รูปแบบ ได้แก่ F 180 mm, H 250 mm และ K 350 mm
ข้อมูลทางเทคนิค
| Item | Specification |
|---|---|
| Model Series | TERAL VKP Series |
| Product Type | Coolant Pump / Immersion Pump |
| Pump Structure | Non-self-priming, Single-stage, Non-seal |
| Installation Type | Immersion Installation |
| Application Liquid | Cutting Liquid และ Grinding Liquid ทั้งชนิดละลายน้ำและไม่ละลายน้ำ |
| Liquid Temperature | 0 ถึง 40 °C |
| Operating Type | VKP-A Type (Flow Type): เน้นอัตราการไหลสูง VKP-H Type (Pressure Type): เน้นแรงดันส่งสูง |
| Allowable Kinematic Viscosity | VKP-A Type: สูงสุด 300 mm²/s ที่ 50Hz สูงสุด 150 mm²/s ที่ 60Hz VKP-H Type: สูงสุด 37.5 mm²/s ที่ 50Hz และ 60Hz |
| Immersion Depth | F: 180 mm H: 250 mm K: 350 mm |
| Motor Output | 20W ถึง 750W ตามรุ่น |
| Frequency | 50Hz / 60Hz |
| Voltage | 200V / 200-220V (3 Phase) ตามรุ่น |
| Protection Rating | IP54 ตามรุ่น |
| Insulation Class | Class B / Class F ตามรุ่น |
ตารางสมรรถนะ
VKP-A Type (Flow Type)
| Model | Motor Output | Port Size | Max Flow | Max Head | Protection |
|---|---|---|---|---|---|
| VKP035L | 20W | 1/4 | 13-19 L/min | 2 m | IP23 |
| VKP045A | 40W | 1/4 | 19-25 L/min | 1.5 m | IP54 |
| VKP055A | 60W | 3/8 | 20-30 L/min | 2 m | IP54 |
| VKP065A | 100W | 3/8 | 45-60 L/min | 2 m | IP54 |
| VKP075A | 180W | 1/2 | 75-100 L/min | 3 m | IP54 |
| VKP085A | 250W | 3/4 | 110-160 L/min | 4 m | IP54 |
| VKP095A | 400W | 1 | 140-200 L/min | 5 m | IP54 |
| VKP115A | 750W | 2 | 165-285 L/min | 7 m | IP54 |
VKP-H Type (Pressure Type)
| Model | Motor Output | Port Size | Max Flow | Max Head | Protection |
|---|---|---|---|---|---|
| VKP055H | 60W | 3/8 | 10 L/min | 5-7.5 m | IP54 |
| VKP065H | 100W | 3/8 | 10 L/min | 5.5-8 m | IP54 |
| VKP075H | 180W | 1/2 | 20 L/min | 9-13 m | IP54 |
| VKP085H | 250W | 3/4 | 20 L/min | 9-13 m | IP54 |
| VKP095H | 400W | 1 | 20 L/min | 13-18 m | IP54 |
การใช้งาน
- ระบบหมุนเวียนน้ำยาหล่อเย็นสำหรับเครื่อง CNC และเครื่องมือกล
- งานตัดโลหะที่ต้องการควบคุมอุณหภูมิบริเวณชิ้นงานระหว่างกระบวนการผลิต
- งานเจียรโลหะที่ต้องการส่งจ่ายน้ำยา Grinding Liquid อย่างต่อเนื่อง
- งานหล่อเย็น Spindle หรือระบบที่ต้องส่งน้ำยาผ่านท่อขนาดเล็กและมีแรงต้านสูง
- ระบบเครื่องจักรที่ต้องการปั๊มจุ่มสำหรับหมุนเวียนน้ำยาหล่อเย็นกลับเข้าสู่กระบวนการผลิต
