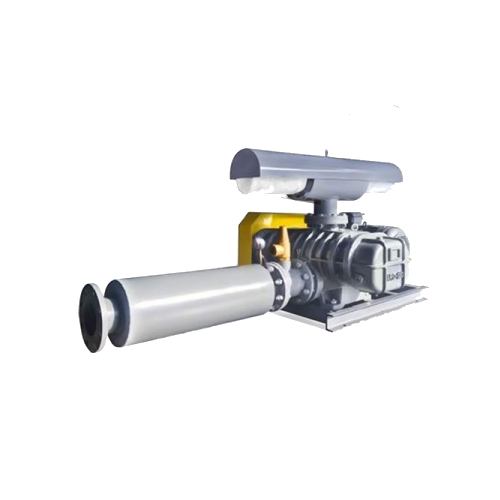

รูทโบลเวอร์ UNOMACH ARC 100 Series

UNOMACH ARC 100 Series รุ่น ARC-100X เป็น Roots Blower แบบ Three-Lobe Positive Displacement Blower สำหรับงานเป่า ดูด และลำเลียงอากาศ สามารถเลือกความเร็วรอบให้เหมาะกับปริมาณลมและแรงดันของระบบ โดยค่าปริมาณลม Qs และกำลังที่ใช้ La เปลี่ยนตามจุดทำงาน

• ระบบ Three-Lobe Positive Displacement Blower ให้ปริมาณลมสม่ำเสมอ
• รองรับแรงดันส่ง 0.10–0.60 kgf/cm² หรือ 9.8–58.8 kPa
• ควบคุมปริมาณลมได้ด้วยการปรับความเร็วรอบของโบลเวอร์
• เลือกใช้ Standard Shaft Seal หรือ Mechanical Seal ตามชนิดของอากาศและแก๊สที่ลำเลียง
• มี Acoustic Enclosure และอุปกรณ์กระจายอากาศเป็นทางเลือก
• การวัดระดับเสียงอ้างอิงวิธี JIS B 8346 โดยระดับเสียงเปลี่ยนตามรอบและแรงดัน

รายการ	รายละเอียด
Product Type	Three-Lobe Positive Displacement Blower / Roots Blower
Model	ARC-100X
Bore / Piping	100 mm
Suction Pressure	Atmospheric pressure
Discharge Pressure	0.10–0.60 kgf/cm² / 9.8–58.8 kPa / 1,000–6,000 mmAq
Speed Range	1,250–1,750 rpm
Air Capacity Qs	7.06–12.14 m³/min
Power La	3.43–16.15 kW
Weight Approx.	175 kg
Standard Shaft Seal	ตำแหน่ง A: Oil Seal; ตำแหน่ง B และ C: Labyrinth Seal
Noise Measurement	อ้างอิงวิธี JIS B 8346; ระดับเสียงขึ้นกับรอบและแรงดัน

ตารางสมรรถนะ ARC-100X

RPM	Pressure (kgf/cm²)	Pressure (kPa)	Qs (m³/min)	La (kW)
1250	0.10	9.8	8.72	3.43
1250	0.15	14.7	8.56	4.13
1250	0.20	19.6	8.41	4.84
1250	0.25	24.5	8.25	5.52
1250	0.30	29.4	8.11	6.28
1250	0.35	34.4	7.92	6.88
1250	0.40	39.2	7.74	7.52
1250	0.45	44.1	7.57	8.18
1250	0.50	49.0	7.41	8.83
1250	0.55	53.9	7.28	9.39
1250	0.60	58.8	7.06	10.05
1350	0.10	9.8	9.39	3.73
1350	0.15	14.7	9.25	4.49
1350	0.20	19.6	9.12	5.23
1350	0.25	24.5	8.97	5.89
1350	0.30	29.4	8.83	6.67
1350	0.35	34.4	8.64	7.39
1350	0.40	39.2	8.43	8.12
1350	0.45	44.1	8.21	8.85
1350	0.50	49.0	7.98	9.59
1350	0.55	53.9	7.81	10.31
1350	0.60	58.8	7.61	11.06
1450	0.10	9.8	10.11	4.05
1450	0.15	14.7	9.94	4.87
1450	0.20	19.6	9.81	5.68
1450	0.25	24.5	9.64	6.52
1450	0.30	29.4	9.51	7.42
1450	0.35	34.4	9.27	8.28
1450	0.40	39.2	9.06	9.14
1450	0.45	44.1	8.84	9.93
1450	0.50	49.0	8.63	10.73
1450	0.55	53.9	8.42	11.52
1450	0.60	58.8	8.21	12.19
1550	0.10	9.8	10.75	4.41
1550	0.15	14.7	10.64	5.26
1550	0.20	19.6	10.51	6.20
1550	0.25	24.5	10.36	7.18
1550	0.30	29.4	10.23	8.23
1550	0.35	34.4	9.98	9.09
1550	0.40	39.2	9.77	9.92
1550	0.45	44.1	9.52	10.78
1550	0.50	49.0	9.28	11.66
1550	0.55	53.9	9.04	12.49
1550	0.60	58.8	8.81	13.38
1650	0.10	9.8	11.42	4.85
1650	0.15	14.7	11.26	5.91
1650	0.20	19.6	11.31	7.05
1650	0.25	24.5	10.95	8.09
1650	0.30	29.4	10.82	9.03
1650	0.35	34.4	10.57	9.98
1650	0.40	39.2	10.33	10.93
1650	0.45	44.1	10.08	11.89
1650	0.50	49.0	9.72	12.95
1650	0.55	53.9	9.57	13.81
1650	0.60	58.8	9.31	14.72
1750	0.10	9.8	12.14	5.19
1750	0.15	14.7	11.96	6.36
1750	0.20	19.6	11.78	7.51
1750	0.25	24.5	11.62	8.58
1750	0.30	29.4	11.46	9.74
1750	0.35	34.4	11.19	10.77
1750	0.40	39.2	10.91	11.89
1750	0.45	44.1	10.63	12.92
1750	0.50	49.0	10.41	14.05
1750	0.55	53.9	10.14	15.04
1750	0.60	58.8	9.87	16.15

• ระบบเติมอากาศและบำบัดน้ำเสีย
• ระบบลำเลียงผง เม็ดพลาสติก เมล็ดพืช และวัสดุด้วยลม
• งานเป่าทราย งานพ่น และงานทำความสะอาดท่อ
• งานอบแห้ง ระบายอากาศ และดูดสุญญากาศ
• งานหมุนเวียนหรือขนส่งแก๊สที่เลือกชุด Shaft Seal ให้เหมาะสม
