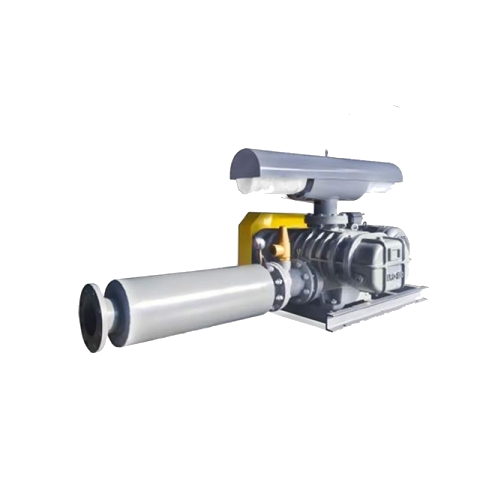

รูทโบลเวอร์ UNOMACH ARC 50 Series
UNOMACH ARC 50 Series รุ่น ARC-50X เป็น Roots Blower แบบ Three-Lobe Positive Displacement Blower สำหรับงานเป่า ดูด และลำเลียงอากาศ สามารถเลือกความเร็วรอบให้เหมาะกับปริมาณลมและแรงดันของระบบ โดยค่าปริมาณลม Qs และกำลังที่ใช้ La เปลี่ยนตามจุดทำงาน
จุดเด่นของ UNOMACH ARC 50
- ระบบ Three-Lobe Positive Displacement Blower ให้ปริมาณลมสม่ำเสมอ
- รองรับแรงดันส่ง 0.10–0.60 kgf/cm² หรือ 9.8–58.8 kPa
- ควบคุมปริมาณลมได้ด้วยการปรับความเร็วรอบของโบลเวอร์
- เลือกใช้ Standard Shaft Seal หรือ Mechanical Seal ตามชนิดของอากาศและแก๊สที่ลำเลียง
- มี Acoustic Enclosure และอุปกรณ์กระจายอากาศเป็นทางเลือก
- การวัดระดับเสียงอ้างอิงวิธี JIS B 8346 โดยระดับเสียงเปลี่ยนตามรอบและแรงดัน
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| Product Type | Three-Lobe Positive Displacement Blower / Roots Blower |
| Model | ARC-50X |
| Bore / Piping | 50 mm |
| Suction Pressure | Atmospheric pressure |
| Discharge Pressure | 0.10–0.60 kgf/cm² / 9.8–58.8 kPa / 1,000–6,000 mmAq |
| Speed Range | 1,450–1,950 rpm |
| Air Capacity Qs | 1.51–2.58 m³/min |
| Power La | 0.64–3.32 kW |
| Weight Approx. | 40 kg |
| Standard Shaft Seal | ตำแหน่ง A: Oil Seal; ตำแหน่ง B และ C: Labyrinth Seal |
| Noise Measurement | อ้างอิงวิธี JIS B 8346; ระดับเสียงขึ้นกับรอบและแรงดัน |
ตารางสมรรถนะ ARC-50X
| RPM | Pressure (kgf/cm²) | Pressure (kPa) | Qs (m³/min) | La (kW) |
|---|---|---|---|---|
| 1450 | 0.10 | 9.8 | 1.95 | 0.64 |
| 1450 | 0.15 | 14.7 | 1.90 | 0.83 |
| 1450 | 0.20 | 19.6 | 1.86 | 0.98 |
| 1450 | 0.25 | 24.5 | 1.82 | 1.10 |
| 1450 | 0.30 | 29.4 | 1.78 | 1.25 |
| 1450 | 0.35 | 34.4 | 1.74 | 1.37 |
| 1450 | 0.40 | 39.2 | 1.69 | 1.55 |
| 1450 | 0.45 | 44.1 | 1.63 | 1.68 |
| 1450 | 0.50 | 49.0 | 1.60 | 1.77 |
| 1450 | 0.55 | 53.9 | 1.56 | 1.92 |
| 1450 | 0.60 | 58.8 | 1.51 | 1.99 |
| 1550 | 0.10 | 9.8 | 2.07 | 0.67 |
| 1550 | 0.15 | 14.7 | 2.02 | 0.94 |
| 1550 | 0.20 | 19.6 | 1.98 | 1.08 |
| 1550 | 0.25 | 24.5 | 1.94 | 1.23 |
| 1550 | 0.30 | 29.4 | 1.89 | 1.36 |
| 1550 | 0.35 | 34.4 | 1.85 | 1.54 |
| 1550 | 0.40 | 39.2 | 1.81 | 1.71 |
| 1550 | 0.45 | 44.1 | 1.76 | 1.81 |
| 1550 | 0.50 | 49.0 | 1.71 | 1.89 |
| 1550 | 0.55 | 53.9 | 1.66 | 1.97 |
| 1550 | 0.60 | 58.8 | 1.61 | 2.05 |
| 1650 | 0.10 | 9.8 | 2.16 | 0.77 |
| 1650 | 0.15 | 14.7 | 2.12 | 1.01 |
| 1650 | 0.20 | 19.6 | 2.09 | 1.21 |
| 1650 | 0.25 | 24.5 | 2.05 | 1.35 |
| 1650 | 0.30 | 29.4 | 2.01 | 1.49 |
| 1650 | 0.35 | 34.4 | 1.97 | 1.69 |
| 1650 | 0.40 | 39.2 | 1.93 | 1.87 |
| 1650 | 0.45 | 44.1 | 1.87 | 2.02 |
| 1650 | 0.50 | 49.0 | 1.82 | 2.18 |
| 1650 | 0.55 | 53.9 | 1.77 | 2.35 |
| 1650 | 0.60 | 58.8 | 1.72 | 2.52 |
| 1750 | 0.10 | 9.8 | 2.31 | 0.83 |
| 1750 | 0.15 | 14.7 | 2.26 | 1.11 |
| 1750 | 0.20 | 19.6 | 2.21 | 1.33 |
| 1750 | 0.25 | 24.5 | 2.16 | 1.50 |
| 1750 | 0.30 | 29.4 | 2.11 | 1.64 |
| 1750 | 0.35 | 34.4 | 2.06 | 1.85 |
| 1750 | 0.40 | 39.2 | 2.02 | 2.07 |
| 1750 | 0.45 | 44.1 | 1.98 | 2.24 |
| 1750 | 0.50 | 49.0 | 1.94 | 2.40 |
| 1750 | 0.55 | 53.9 | 1.90 | 2.60 |
| 1750 | 0.60 | 58.8 | 1.86 | 2.78 |
| 1850 | 0.10 | 9.8 | 2.47 | 0.91 |
| 1850 | 0.15 | 14.7 | 2.42 | 1.21 |
| 1850 | 0.20 | 19.6 | 2.37 | 1.44 |
| 1850 | 0.25 | 24.5 | 2.32 | 1.65 |
| 1850 | 0.30 | 29.4 | 2.25 | 1.82 |
| 1850 | 0.35 | 34.4 | 2.20 | 2.05 |
| 1850 | 0.40 | 39.2 | 2.15 | 2.26 |
| 1850 | 0.45 | 44.1 | 2.10 | 2.44 |
| 1850 | 0.50 | 49.0 | 2.04 | 2.63 |
| 1850 | 0.55 | 53.9 | 1.98 | 2.83 |
| 1850 | 0.60 | 58.8 | 1.92 | 3.03 |
| 1950 | 0.10 | 9.8 | 2.58 | 1.00 |
| 1950 | 0.15 | 14.7 | 2.51 | 1.33 |
| 1950 | 0.20 | 19.6 | 2.45 | 1.59 |
| 1950 | 0.25 | 24.5 | 2.39 | 1.80 |
| 1950 | 0.30 | 29.4 | 2.33 | 2.00 |
| 1950 | 0.35 | 34.4 | 2.28 | 2.25 |
| 1950 | 0.40 | 39.2 | 2.24 | 2.48 |
| 1950 | 0.45 | 44.1 | 2.20 | 2.69 |
| 1950 | 0.50 | 49.0 | 2.16 | 2.88 |
| 1950 | 0.55 | 53.9 | 2.11 | 3.11 |
| 1950 | 0.60 | 58.8 | 2.07 | 3.32 |
การใช้งาน
- ระบบเติมอากาศและบำบัดน้ำเสีย
- ระบบลำเลียงผง เม็ดพลาสติก เมล็ดพืช และวัสดุด้วยลม
- งานเป่าทราย งานพ่น และงานทำความสะอาดท่อ
- งานอบแห้ง ระบายอากาศ และดูดสุญญากาศ
- งานหมุนเวียนหรือขนส่งแก๊สที่เลือกชุด Shaft Seal ให้เหมาะสม
