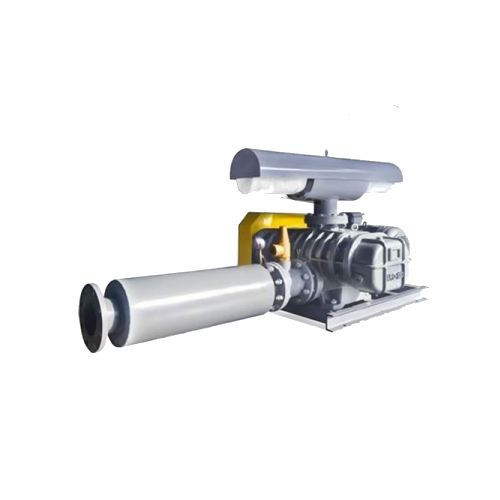

รูทโบลเวอร์ UNOMACH ARC 80 Series
UNOMACH ARC 80 Series รุ่น ARC-80X เป็น Roots Blower แบบ Three-Lobe Positive Displacement Blower สำหรับงานเป่า ดูด และลำเลียงอากาศ สามารถเลือกความเร็วรอบให้เหมาะกับปริมาณลมและแรงดันของระบบ โดยค่าปริมาณลม Qs และกำลังที่ใช้ La เปลี่ยนตามจุดทำงาน
จุดเด่นของ UNOMACH ARC 80
- ระบบ Three-Lobe Positive Displacement Blower ให้ปริมาณลมสม่ำเสมอ
- รองรับแรงดันส่ง 0.10–0.60 kgf/cm² หรือ 9.8–58.8 kPa
- ควบคุมปริมาณลมได้ด้วยการปรับความเร็วรอบของโบลเวอร์
- เลือกใช้ Standard Shaft Seal หรือ Mechanical Seal ตามชนิดของอากาศและแก๊สที่ลำเลียง
- มี Acoustic Enclosure และอุปกรณ์กระจายอากาศเป็นทางเลือก
- การวัดระดับเสียงอ้างอิงวิธี JIS B 8346 โดยระดับเสียงเปลี่ยนตามรอบและแรงดัน
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| Product Type | Three-Lobe Positive Displacement Blower / Roots Blower |
| Model | ARC-80X |
| Bore / Piping | 80 mm |
| Suction Pressure | Atmospheric pressure |
| Discharge Pressure | 0.10–0.60 kgf/cm² / 9.8–58.8 kPa / 1,000–6,000 mmAq |
| Speed Range | 1,250–1,750 rpm |
| Air Capacity Qs | 3.88–6.98 m³/min |
| Power La | 1.82–8.34 kW |
| Weight Approx. | 125 kg |
| Standard Shaft Seal | ตำแหน่ง A: Oil Seal; ตำแหน่ง B และ C: Labyrinth Seal |
| Noise Measurement | อ้างอิงวิธี JIS B 8346; ระดับเสียงขึ้นกับรอบและแรงดัน |
ตารางสมรรถนะ ARC-80X
| RPM | Pressure (kgf/cm²) | Pressure (kPa) | Qs (m³/min) | La (kW) |
|---|---|---|---|---|
| 1250 | 0.10 | 9.8 | 4.77 | 1.82 |
| 1250 | 0.15 | 14.7 | 4.69 | 2.03 |
| 1250 | 0.20 | 19.6 | 4.61 | 2.36 |
| 1250 | 0.25 | 24.5 | 4.53 | 2.68 |
| 1250 | 0.30 | 29.4 | 4.45 | 2.95 |
| 1250 | 0.35 | 34.4 | 4.37 | 3.27 |
| 1250 | 0.40 | 39.2 | 4.29 | 5.63 |
| 1250 | 0.45 | 44.1 | 4.18 | 3.92 |
| 1250 | 0.50 | 49.0 | 4.08 | 4.18 |
| 1250 | 0.55 | 53.9 | 3.99 | 4.51 |
| 1250 | 0.60 | 58.8 | 3.88 | 4.86 |
| 1350 | 0.10 | 9.8 | 5.03 | 1.99 |
| 1350 | 0.15 | 14.7 | 4.95 | 2.23 |
| 1350 | 0.20 | 19.6 | 4.87 | 2.68 |
| 1350 | 0.25 | 24.5 | 4.79 | 3.02 |
| 1350 | 0.30 | 29.4 | 4.70 | 3.37 |
| 1350 | 0.35 | 34.4 | 4.62 | 3.80 |
| 1350 | 0.40 | 39.2 | 4.54 | 4.21 |
| 1350 | 0.45 | 44.1 | 4.46 | 5.57 |
| 1350 | 0.50 | 49.0 | 4.37 | 4.88 |
| 1350 | 0.55 | 53.9 | 4.28 | 5.28 |
| 1350 | 0.60 | 58.8 | 4.19 | 5.57 |
| 1450 | 0.10 | 9.8 | 5.58 | 2.14 |
| 1450 | 0.15 | 14.7 | 5.49 | 2.50 |
| 1450 | 0.20 | 19.6 | 5.40 | 2.99 |
| 1450 | 0.25 | 24.5 | 5.31 | 3.38 |
| 1450 | 0.30 | 29.4 | 5.22 | 3.76 |
| 1450 | 0.35 | 34.4 | 5.11 | 4.23 |
| 1450 | 0.40 | 39.2 | 5.01 | 4.67 |
| 1450 | 0.45 | 44.1 | 4.90 | 5.06 |
| 1450 | 0.50 | 49.0 | 4.79 | 5.42 |
| 1450 | 0.55 | 53.9 | 4.68 | 5.79 |
| 1450 | 0.60 | 58.8 | 4.57 | 6.25 |
| 1550 | 0.10 | 9.8 | 5.85 | 2.40 |
| 1550 | 0.15 | 14.7 | 5.77 | 2.74 |
| 1550 | 0.20 | 19.6 | 5.68 | 3.30 |
| 1550 | 0.25 | 24.5 | 5.59 | 3.75 |
| 1550 | 0.30 | 29.4 | 5.50 | 4.15 |
| 1550 | 0.35 | 34.4 | 5.41 | 4.68 |
| 1550 | 0.40 | 39.2 | 5.32 | 5.16 |
| 1550 | 0.45 | 44.1 | 5.23 | 5.62 |
| 1550 | 0.50 | 49.0 | 5.14 | 6.01 |
| 1550 | 0.55 | 53.9 | 5.05 | 6.48 |
| 1550 | 0.60 | 58.8 | 4.96 | 6.94 |
| 1650 | 0.10 | 9.8 | 6.54 | 2.68 |
| 1650 | 0.15 | 14.7 | 6.43 | 3.04 |
| 1650 | 0.20 | 19.6 | 6.32 | 3.64 |
| 1650 | 0.25 | 24.5 | 6.21 | 4.12 |
| 1650 | 0.30 | 29.4 | 6.10 | 4.57 |
| 1650 | 0.35 | 34.4 | 5.99 | 5.15 |
| 1650 | 0.40 | 39.2 | 5.88 | 5.70 |
| 1650 | 0.45 | 44.1 | 5.76 | 6.17 |
| 1650 | 0.50 | 49.0 | 5.63 | 6.60 |
| 1650 | 0.55 | 53.9 | 5.51 | 7.14 |
| 1650 | 0.60 | 58.8 | 5.39 | 7.65 |
| 1750 | 0.10 | 9.8 | 6.98 | 3.09 |
| 1750 | 0.15 | 14.7 | 6.86 | 3.35 |
| 1750 | 0.20 | 19.6 | 6.77 | 4.01 |
| 1750 | 0.25 | 24.5 | 6.68 | 4.52 |
| 1750 | 0.30 | 29.4 | 6.57 | 4.98 |
| 1750 | 0.35 | 34.4 | 6.46 | 5.63 |
| 1750 | 0.40 | 39.2 | 6.35 | 6.21 |
| 1750 | 0.45 | 44.1 | 6.24 | 6.72 |
| 1750 | 0.50 | 49.0 | 6.12 | 7.22 |
| 1750 | 0.55 | 53.9 | 6.01 | 7.78 |
| 1750 | 0.60 | 58.8 | 5.78 | 8.34 |
การใช้งาน
- ระบบเติมอากาศและบำบัดน้ำเสีย
- ระบบลำเลียงผง เม็ดพลาสติก เมล็ดพืช และวัสดุด้วยลม
- งานเป่าทราย งานพ่น และงานทำความสะอาดท่อ
- งานอบแห้ง ระบายอากาศ และดูดสุญญากาศ
- งานหมุนเวียนหรือขนส่งแก๊สที่เลือกชุด Shaft Seal ให้เหมาะสม
